帶信號反饋手動法蘭球閥是用于將閥門開位或關位，通過遠程數據傳輸?shù)娇刂葡到y(tǒng)，來檢測閥門的啟閉狀態。主要由手動球閥與行程開關(回信器)組合而成，作用是實現順序控制、定位控制和位置狀態的檢測，用于控制閥門的行程及限位保護，主要構造由操作頭、觸點系統和外殼，再與閥門裝配組成。
帶信號反饋手動法蘭球閥可有效防止工作人員疏忽或誤操作閥門的開關狀態，通過控制室即可了解現場閥門的工作現狀。在開啟或關閉位置以開關量時將信號信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序。該閥門限位開關，也可作為自系統中重要閥門聯鎖保護及遠程報警指示之用。
|
防護等級 |
IP65（本質安全型）IP67（外殼防護型） |
|
觸點容易 |
6A/24VDC（直流） 10A/220VAC（交流） |
|
環境溫度 |
-35℃～ +70℃ |
|
接線端口 |
2-G1/2" |
|
放置角度 |
0°～90 °角行程 0°～180 °（可調） |
|
位置指示 |
開—黃，關—紅 |
|
現場指示 |
控制閥開關位置通過指示器現場就地指示 |
|
安裝方便 |
支架連接孔設計合理，安裝方便 |
|
調整簡單 |
快速置位凸輪，通過花鍵軸和彈簧安裝，可不用工具360°調整至工作位置 |

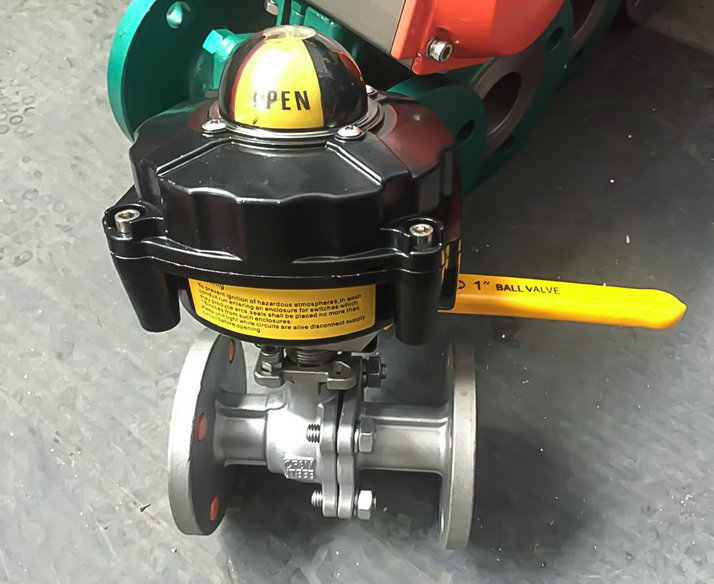

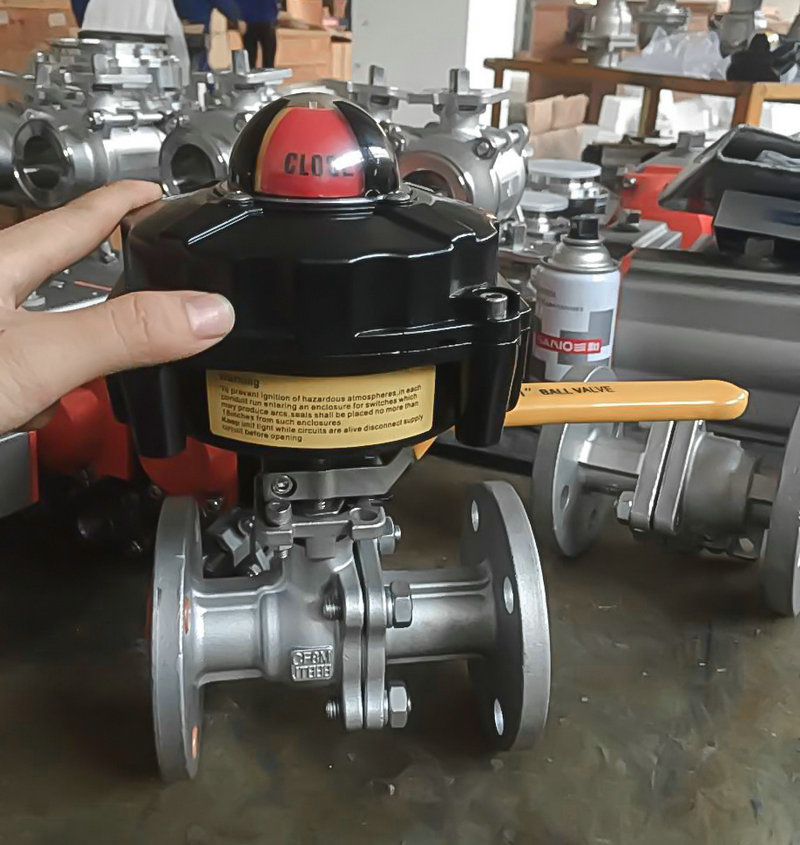

信號手動法蘭球球閥，亦可稱為帶回訊器手動球閥，實際上是一個顯示（反應）閥門開關狀態的儀器。就地近距離操作時，我們可以通過限位開關上的"OPEN"/“CLOSE”直觀的觀察到閥門目前的開/關狀態，遠程控制時我們可以通過在控制屏幕上顯示的由限位開關反饋的開/關信號知道閥門目前的開/關狀態。
