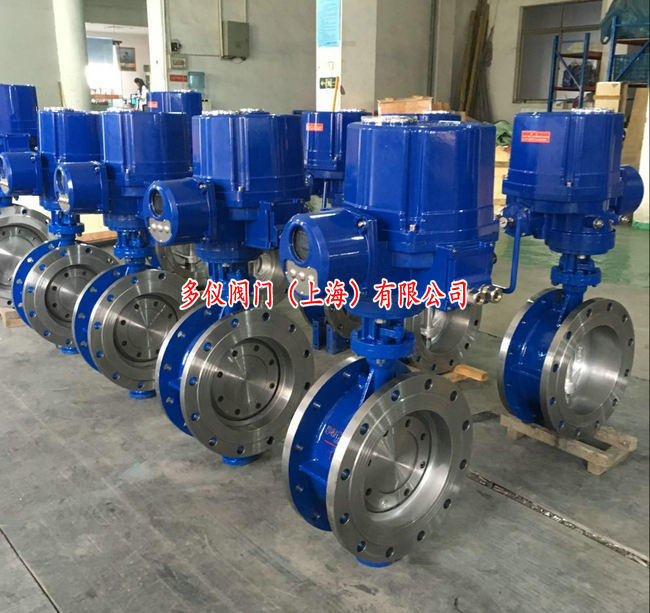

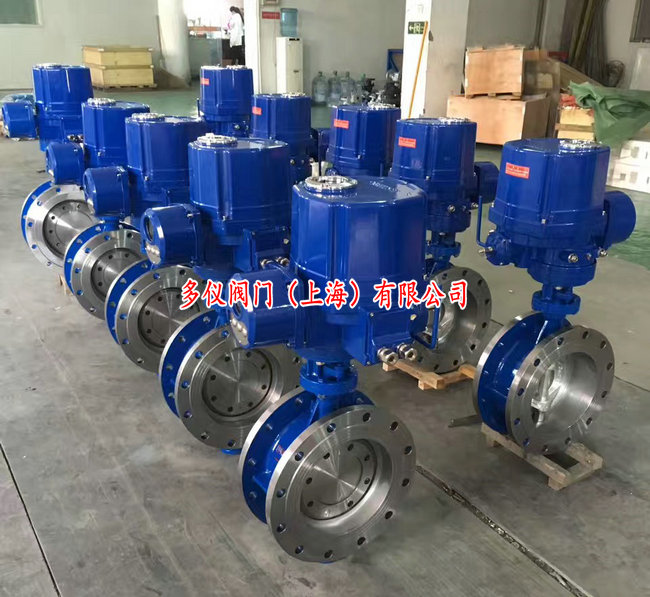

防爆電動法蘭硬密封調節蝶閥圖片
時間：2017-12-04 21:26:01 來源：多儀閥門 點擊：1560次
防爆電動法蘭調節蝶閥采用三偏心硬密封結構，密封形式為金屬對金屬密封，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
防爆電動法蘭硬密封調節蝶閥采用三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點有開啟力矩小，靈活方便，省力節能；密封性能可靠，達到無泄漏；耐高壓、耐腐蝕、耐磨損、使用壽命長等。
防爆電動法蘭硬密封調節蝶閥三偏心結構原理：1．閥門軸中心與閥板密封面形成的一個偏移； 2．閥門軸中心與閥體中心線形成的一個偏移； 3．閥體密封面中心線與閥中心線形成的一個偏移。
三偏心硬密封蝶閥原理結構圖
閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心蝶閥。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。
