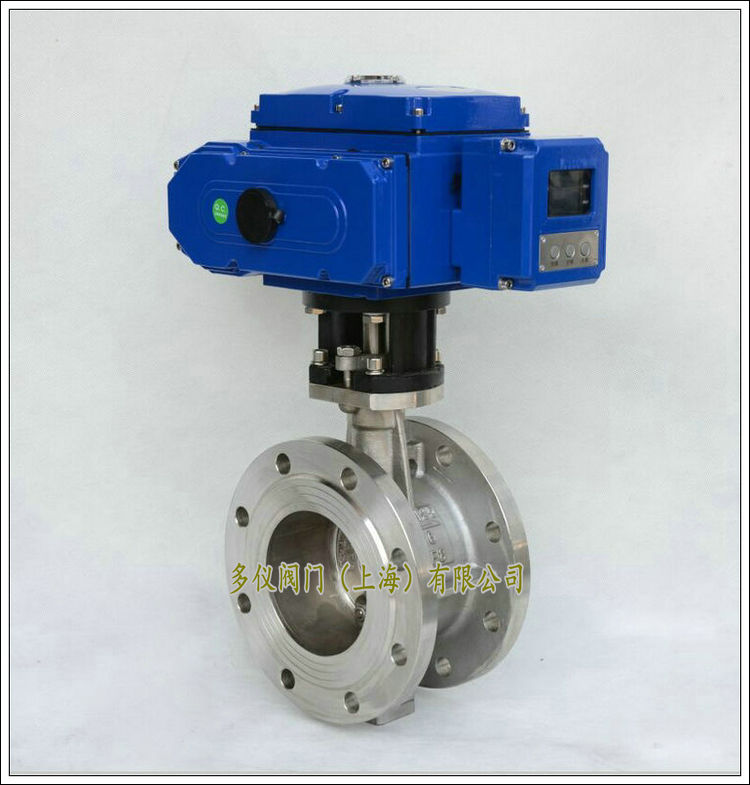

不銹鋼電動法蘭硬密封調節(jié)蝶閥圖片
時間：2017-06-12 17:00:32 來源：多儀閥門 點擊：0次
不銹鋼電動硬密封蝶閥屬于長壽命、節(jié)能型電動蝶閥，閥桿軸心同時偏離碟片中心及本體中心，且密封副為斜椎的蝶閥成為三偏心蝶閥，采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節(jié)能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長。
不銹鋼電動三偏心蝶閥原理說明：
三偏心蝶閥原理結構圖
1．偏離管道中 2．偏離密封面中心 3．傾斜的錐形
在雙偏心蝶閥的基礎上，將閥座密封面的中心與閥門中心線形成一個角偏心（角度β），使得蝶板在開啟過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封面，而在關閉瞬間才會接觸并壓緊閥座封面。這一獨特的偏心組合，充分利用凸輪效應，徹底消除了閥門啟閉時蝶閥密封副兩密封面之間的機械磨損和擦傷，去除了磨損和泄露的可能性。變擠壓密封為扭矩密封，通過調整外加驅動力矩，實現(xiàn)其密封比壓的調整，使三偏心結構密封蝶閥的密封性能和使壽命得到很大提高。
